メインメニュー


ガラス・メタル・金属エッチングとトンボ玉艶消し薬剤のカタログ

ガラス表面処理剤・エッチング

ガラスエッチング・ガラス工芸

  • 主にホビー用のガラスエッチング剤で、手軽に安全にシルキータッチのエッチング模様が描けます。
  • ガラス工芸、家具、建築用ガラスなどにエッチングする時に使います。
  • 世界初!手軽に安全に耐熱ガラスにエッチングできます。また、耐熱ガラス製トンボ玉の艶消しにも使えます。
  • 車両の窓ガラスに盗難防止の車体番号をエッチングする時に使います。



ガラス表面処理剤・艶消し

トンボ玉・七宝焼艶消し

  • トンボ玉や七宝焼、スワロフスキーをしっとりとした艶消しにします。
  • トンボ玉や七宝焼にザラツキを与えると共にマット調にします。



陶磁器・ホーロー艶消し

  • 陶磁器やホーローをしっとりとしたマット調にします。

基板エッチング、エッチング工業用製品

磁気ディスク用ガラス基板、液晶ディスプレイ用ガラス基板、無反射ガラス(ノングレアガラス)、光学用レンズ、光源ユニット、各種ランプ用管、理化学実験用器具、フォトマスク基板、半導体用ボード・治具などに使用されている各種ガラス用エッチング剤です。

金属表面処理剤

金属エッチング・メタルエッチング

  • 手軽に安全にステンレス、アルミニウムやチタンにエッチングできます。
  • メタルファンタジーの手軽さや安全性を受け継ぎながら、エッチング時間を短縮できます。



令和2年政令第203号により、2020年7月1日にフッ化アンモニウムが劇物に追加されました。
弊社のガラス表面処理剤の一部は、フッ化アンモニウムを含有しているため劇物指定となります。ただし、安全性その他については従来通りで何ら変わりません。

地球にやさしい、人にやさしい

フロステックガラス表面処理剤および金属表面処理剤は、自然環境と作業環境にやさしいゼロエミッション化を目指した3R(Reduce、Reuse、Recycle:リデュース、リユース、リサイクル)薬剤です。

フロステックガラス表面処理剤および金属表面処理剤は、フッ酸は使用していません。フッ化物の使用量も低減しています。

ガラス表面処理剤

新世代エッチングを実現するフロステックの製品です

ガラス表面処理剤および金属表面処理剤の一部です。

ガラスエッチング剤 (日米特許取得、一部特許出願中)

ソーダガラス、再生ガラス、クリスタルガラス、セミクリスタルガラス、強化ガラス、無アルカリガラス、石英ガラス、ホウ珪酸ガラスおよび鏡などをエッチングする時に使用します。

ガラスエッチングには、ガラス表面を白くエッチングするフロストタイプ、ガラスを透明のままエッチングするクリアタイプとガラスを艶消し(マット調)にするタイプがあります。

全てのタイプともリキッド状からゲル状までさまざまな粘性を持たせることができます。

ガラスエッチング剤フロストタイプ

ガラス工芸、フロストガラスや装飾ガラスの製造、LED、電球などの照明器具のフロスト加工およびガラスやホーロー表面の粗面化、LED照明を広く均一に面発光させるための拡散板の製造、無反射ガラス(ノングレアガラス)の製造などに使用します。

フロストタイプでエッチング加工を行なってもガラス強度は低下しません。



ガラスエッチング剤クリアタイプ

半導体基板やウェハなどへのパターン製作、サンドブラスト加工やガラス切断時に発生するクラックの除去、タペストリーガラスの製造などに使用します。

特にガラス切断面のクラック除去により、ガラス端面の強度を数倍増加することができます。



艶消剤

トンボ玉、七宝焼、陶磁器、ホーローを艶消し(マット調)にする時に使用します。

色彩はそのままで、光沢を消し落ち着いた色調にします。

特徴
  • 安全性が高く、繰り返し使えます。

  • リキッド状からゲル状までさまざま粘性を持たせることができます。

  • 性状が安定しているため、特に使用期限もありません。



粗面化剤

ガラスエッチング剤フロストタイプの中の一部です。

ソーダガラス、強化ガラス、無アルカリガラス、石英ガラス、ホウ珪酸ガラスを粗面化します。粗面化剤は各ガラスの種類により組成が異なります。

各粗面化剤には、粗くエッチングする(濃くフロストする)タイプと細かくエッチングする(薄くフロストする)タイプがあります。粗くエッチングするタイプと細かくエッチングするタイプは、任意の割合で混合することができます。

光ディスクや磁気ディスク、ハードディスク用ガラス基板などの表面を粗面化します。

太陽電池用ガラス基板にテクスチャー構造を持たせる時に使用します。

特徴

  • 安全性が高く、繰り返し使えます。
  • リキッドタイプとゲルタイプがあります。
  • Raは数nm〜数百nmの範囲で調整できます。
  • ガラスやホーロー表面に微細な凹凸をつけ、金属蒸着や塗装時にアンカー効果を持たせて密着性を向上することができます。
  • 太陽電池にテクスチャーガラス基板を用いることにより、光の閉じ込め効果を増大させます。

LED用エッチング剤

ガラスエッチング剤フロストタイプの中で特に白く加工するタイプです。

液晶を構成する光学部品である拡散板の製造やLEDのカバーバルブのフロスト加工などに使用するガラスエッチング剤です。

光拡散板をフロスト加工することにより、液晶などのバックライトに使用される指向性の強いLEDの光を面発行に変えることができます。

LEDのカバーバルブをフロスト加工することにより、指向性の強いLEDの光を効率よく拡散し、ソフトで鮮やか発光に変えることができます。

特徴

  • 安全性が高く、繰り返し使えます。
  • リキッドタイプとゲルタイプがあります。
  • Raは数十nm〜数百nmの範囲で調整できます。
  • グラスファンタジーⅡは、LED用エッチング剤の一部です。
  • 研磨剤を使用しないのでガラス強度の低下がありません。
  • 片面は勿論、両面をフロスト加工できます。
  • フィルムを貼る必要がないので、熱の影響がなく平滑性に優れていることやリサイクルが容易なことなどです。

無反射ガラス(ノングレアガラス)製造用エッチング剤

ガラスエッチング剤フロストタイプの中で白くならないように微細な凹凸加工をするタイプです。

ガラスに微細な凹凸をつけ光を拡散し外部の光の映り込みを抑えて、ディスプレイ画面や絵画、写真などを見やすくするために利用されます。

フロストタイプとクリアタイプで2度エッチングを行うことにより、白さを排除すると共に端面強度を増加した無反射ガラス(ノングレアガラス)の製造もできます。Raは数nm〜数百nmの範囲で調製できます。



ガラス基板の端面強度が増加するので、液晶などのタッチパネル製造に最適です。

特徴

  • 安全性が高く、繰り返し使えます。
  • リキッドタイプとゲルタイプがあります。
  • Raは数nm〜百nm程度の範囲で調整できます。
  • 研磨剤を使用しないのでガラス強度の低下がありません。
  • 片面は勿論、両面をフロスト加工できます。
  • フィルムを貼る必要がないので、熱の影響がなく平滑性に優れていることやリサイクルが容易なことなどです。

低反射ガラスの一例です

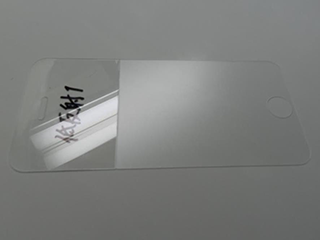

低反射1

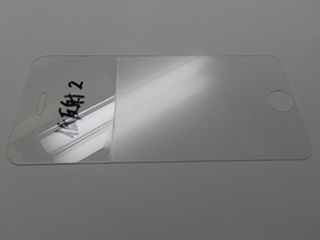

低反射2

無アルカリガラスおよびソーダライムガラス用エッチング剤

液晶ディスプレイやプラズマディスプレイ用ガラス基板などに使用されている無アルカリガラスやソーダライムガラス用のエッチング剤です。

クリアタイプで端面をエッチングすることにより、ガラス基板切断時に生じるマイクロクラックを除去し、端面強度を数倍増加することができます。

無アルカリガラス用エッチング剤とソーダガラス用のエッチング剤の多くは、組成が異なります。

特徴

  • 透明のままエッチングするクリアタイプとフロストタイプがあります。
  • フロストタイプにはリキッドタイプとゲルタイプがあります。
  • Raは数nm〜数百nmの範囲で調整できます。
  • グラスファンタジーⅡは、フロストタイプの一部です。
  • クリアタイプにはエッチングレートの違いにより種々あります。
  • クリアタイプもリキッドタイプとゲルタイプがあります。

アルミノシリケートガラス用エッチング剤

液晶ディスプレイやプラズマディスプレイのカバーガラスおよびスマートフォンやタブレット端末のタッチディスプレイに使用されているアルミノシリケートガラス用のエッチング剤です。

クリアタイプで端面をエッチングすることにより、ガラス基板切断時に生じるマイクロクラックを除去し、端面強度を数倍増加することができます。フロストタイプでエッチングすることにより、微細な凹凸を付与し反射や映り込みを抑制することができます。

特徴

  • 透明のままエッチングするクリアタイプとフロストタイプがあります。
  • フロストタイプにはリキッドタイプとゲルタイプがあります。
  • Raは数nm〜数百nmの範囲で調整できます。
  • クリアタイプにはエッチングレートの違いにより種々あります。
  • クリアタイプもリキッドタイプとゲルタイプがあります。

石英ガラス用エッチング剤

光学用レンズ、各種理化学実験用器具、CVD・拡散用各種炉芯管、各種ボード・治具、フォトマスク基板、光源ユニット、各種ランプ用管などに使用されている石英ガラスのエッチング剤です。

特徴

  • 透明のままエッチングするクリアタイプとフロストタイプがあります。
  • フロストタイプにはリキッドタイプとゲルタイプがあります。
  • Raは数nm〜数百nmの範囲で調整できます。
  • クリアタイプにはエッチングレートの違いにより種々あります。
  • クリアタイプもリキッドタイプとゲルタイプがあります。

ホウ珪酸ガラス用エッチング剤

耐熱ガラス食器、大型照明器具、光学用レンズ、各種理化学実験用器具などに使用されているホウ珪酸ガラスのエッチング剤です。

特徴

  • 透明のままエッチングするクリアタイプとフロストタイプがあります。
  • フロストタイプにはリキッドタイプとゲルタイプがあります。
  • Raは数nm〜数百nmの範囲で調整できます。
  • グラスファンタジーⅢは、フロストタイプの一部です。
  • クリアタイプにはエッチングレートの違いにより種々あります。
  • クリアタイプもリキッドタイプとゲルタイプがあります。

タペストリー処理剤

グラスファンタジーⅡなどのフロストタイプでエッチングした後、タペストリー処理剤でエッチングすることにより、上品な風合いを持ち、柔らかく光を遮るタペストリーガラスが製造できます。 ガラスを少し彫るため、立体感があります。フロストガラスのように白くはありません。

ガラス表札、ワイングラスやボトルへの名入れ、ウェルカムボードなどの製作にも使用できます。

グラスファンタジーⅡでエッチング後、タペストリー処理剤でエッチングすると、サンドブラスト加工後にフッ酸処理や樹脂コーティングをした状態と同じように少し彫れて半透明になりますが、ガラス強度の低下やコーティングの剥がれを心配する必要がありません。

また、更に滑らかに仕上がります。

特徴

  • 安全性が高く、繰り返し使えます。
  • リキッドタイプとゲルタイプがあります。
  • ガラス強度は低下しません。
各エッチング剤クリアタイプのエッチングレート
ガラス種 ソーダガラス 無アルカリガラス アルミノシリケートガラス 石英ガラス ホウ珪酸ガラス
エッチングレート(μm/min) 4〜 2〜 4.3〜 0.7〜 1.8〜

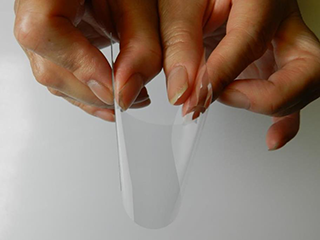

ガラス基板の薄型化(400μm→25μm)の一例です。

ガラス基板の薄型化

*上記の値は、いずれもエッチング剤の内でもエッチングレートが小さいエッチング剤のデータです。

*エッチングは、ガラスをエッチング剤に浸漬し、液温30℃で攪拌しながら行なっています。

*無アルカリガラス、ホウ珪酸ガラスおよびアルミノシリケートガラスでは、製品の違いにより同じエッチング剤でもエッチングレートが異なります。

*石英ガラスでは、溶融石英ガラス、合成石英ガラス、またグレードの違いにより同じエッチング剤でもエッチングレートが異なります。

金属表面処理剤

金属エッチング剤・メタルエッチング剤(日米特許取得)

成型加工前の長尺物にエッチング加工を施すことにより2次加工が容易にできるため、電化製品やシステムキッチンなどの前面パネルからパーテーション、エレベーターやホールなどの装飾に最適です。

メタルファンタジーは金属組織の顕微鏡観察用のエッチングに極めて有効で、アルミニウム合金、ステンレス鋼、チタン合金などの多くの合金のマクロ組織、ミクロ組織の観察に最適です。

特徴

  • 劇物ではありません、繰り返し安全に使えます。
  • ステンレス、アルミニウムやチタンを白色ないし銀色にエッチングします。
  • ステンレス、アルミニウムやチタンの粗面化剤としても使えます。
  • メタルファンタジーメタルファンタジー ブルーラベルは、金属エッチング剤の中の一部です。
  1. サンド・ビーズブラスト、ガラス・ビーズブラストなどのブラスト加工と違い、仕上がり精度が精細で鮮明です。
  2. エッチング加工面は非常に滑らかで浅いため汚れにくく、また汚れても簡単に落とすことができます。
  3. ステンレス、アルミニウムやチタンの素材を痛めず反りも生じないため、今まで困難であった1mm未満の薄物のエッチング加工に最適です。
  4. 素材の強度が低下する恐れがないため、両面エッチング加工も可能です。
  5. 一点ものから大量生産まで対応可能です。


その他のカスタムメード商品

ご希望にあわせ薬剤を設計いたします。
